金属材料有哪些？

1、45——优质碳素结构钢，是最常用中碳调质钢

主要特征: 最常用中碳调质钢，综合力学性能良好，淬透性低，水淬时易生裂纹。小型件宜采用调质处理，大型件宜采用正火处理。应用举例: 主要用于制造强度高的运动件，如透平机叶轮、压缩机活塞。轴、齿轮、齿条、蜗杆等。焊接件注意焊前预热，焊后消除应力退火。

2、Q235A（A3钢）——最常用的碳素结构钢

主要特征: 具有高的塑性、韧性和焊接性能、冷冲压性能，以及一定的强度、好的冷弯性能。应用举例: 广泛用于一般要求的零件和焊接结构。如受力不大的拉杆、连杆、销、轴、螺钉、螺母、套圈、支架、机座、建筑结构、桥梁等。

3、40Cr——使用最广泛的钢种之一，属合金结构钢

主要特征: 经调质处理后，具有良好的综合力学性能、低温冲击韧度及低的缺口敏感性，淬透性良好，油冷时可得到较高的疲劳强度，水冷时复杂形状的零件易产生裂纹，冷弯塑性中等，回火或调质后切削加工性好，但焊接性不好，易产生裂纹，焊前应预热到100～150℃，一般在调质状态下使用，还可以进行碳氮共渗和高频表面淬火处理。应用举例:调质处理后用于制造中 速、中载的零件，如机床齿轮、轴、蜗杆、花键轴、顶针套等，调质并高频表面淬火后用于制造表面高硬度、耐磨的零件，如齿轮、轴、主轴、曲轴、心轴、套筒、销子、连杆、螺钉螺母、进气阀等，经淬火及中温回火后用于制造重载、中速冲击的零件，如油泵转子、滑块、齿轮、主轴、套环等，经淬火及低温回火后用于制造重载、低冲击、耐磨的零件，如蜗杆、主轴、轴、套环等，碳氮共渗处即后制造尺寸较大、低温冲击韧度较高的传动零件，如轴、齿轮等。

4、HT150——灰铸铁

应用举例:齿轮箱体，机床床身，箱体，液压缸，泵体，阀体，飞轮，气缸盖，带轮，轴承盖等。

5、35——各种标准件、紧固件的常用材料

主要特征: 强度适当，塑性较好，冷塑性高，焊接性尚可。冷态下可局部镦粗和拉丝。淬透性低，正火或调质后使用应用举例: 适于制造小截面零件，可承受较大载荷的零件：如曲轴、杠杆、连杆、钩环等，各种标准件、紧固件。

6、65Mn——常用的弹簧钢

应用举例:小尺寸各种扁、圆弹簧、座垫弹簧、弹簧发条，也可制做弹簧环、气门簧、离合器簧片、刹车弹簧、冷卷螺旋弹簧，卡簧等。

7、0Cr18Ni9——最常用的不锈钢（美国钢号304，日本钢号SUS304）

特性和应用: 作为不锈耐热钢使用最广泛，如食品用设备，一般化工设备，原于能工业用设备。

8、Cr12——常用的冷作模具钢（美国钢号D3，日本钢号SKD1)

特性和应用: Cr12钢是一种应用广泛的冷作模具钢，属高碳高铬类型的莱氏体钢。该钢具有较好的淬透性和良好的耐磨性；由于Cr12钢碳含量高达2.3%，所以冲击韧度较差、易脆裂，而且容易形成不均匀的共晶碳化物；Cr12钢由于具有良好的耐磨性，多用于制造受冲击负荷较小的要求高耐磨的冷冲模、冲头、下料模、冷镦模、冷挤压模的冲头和凹模、钻套、量规、拉丝模、压印模、搓丝板、拉深模以及粉末冶金用冷压模等。

9、DC53——常用的日本进口冷作模具钢

特性和应用: 高强韧性冷作模具钢，日本大同特殊钢（株）厂家钢号。高温回火后具有高硬度、高韧性，线切割性良好。用于精密冷冲压模、拉伸模、搓丝模、冷冲裁模、冲头等10、SM45——普通碳素塑料模具钢（日本钢号S45C）

10、DCCr12MoV——耐磨铬钢

国产.较Cr12钢含碳量低,且加入了Mo和V,碳化物不均匀有所改善,MO能减轻碳化物偏析并提高淬透性,V能细化晶粒增加韧性.此钢有高淬透性,截面在400mm以下可以完全淬透,在300~400℃仍可保持良好的硬度和耐磨性,较Cr12有高的韧性,淬火时体积变化小,又有高的耐磨性和良好的综合机械性能.所以可以制造截面大,形状复杂,经受较大冲击的各种模具,例如普通拉伸模,冲孔凹模,冲模,落料模,切边模,滚边模,拉丝模,冷挤压模,冷切剪刀,圆锯,标准工具,量具等。

11、SKD11——韧性铬钢

日本日立株式生产.在技术上改善钢中的铸造组织,细化了晶粒.较Cr12mov的韧性和耐磨性有所提高.延长了模具的使用寿命.

12、D2——高碳高铬冷作钢

美国产.具有高的淬透性,淬硬性,耐磨性,高温抗氧化性能好,淬火和抛光后抗锈蚀能力好,热处理变形小,宜制造各种要求高精度,长寿命的冷作模具,刀具和量具,例如拉伸模,冷挤压模,冷剪切刀等。

13、SKD11(SLD)——不变形韧性高铬钢

日本日立株式生产.由于钢中MO,V含量增加,改善钢中的铸造组织,细化了晶粒,改善了碳化物形貌,因而此钢的强韧性(抗弯强度,挠度,冲击韧度等)比SKD1,D2高,耐磨性也有所增加,而且具有更高的耐回火性.实践证明此钢模具寿命比Cr12mov有所提高.常制造要求高的模具,如拉伸模,冲击砂轮片的模等。

14、DC53——高韧性高铬钢

日本大同株式生产.热处理硬度高于SKD11.高温(520-530)回火后可达62-63HRC高硬度,在强度和耐磨性方面DC53超过SKD11.韧性是SKD11的两倍.DC53的韧性在冷作模具制造很少出现裂纹和龟裂.大大提高了使用寿命.残余应力小.经高温回头减少残余应力.因为线切割加工后的裂痕和变形得到抑制.切削性和研磨性超过SKD11.用于精密冲压模,冷锻,深拉模等.

15、SKH-9——耐磨性,韧性大的通用高速钢

日本日立株式生产.用于冷锻模,切条机,钻头,铰刀,冲头等。

16、ASP-23——粉末冶金高速钢

瑞典产.碳化物分布极均匀,耐磨损,高韧性,易加工,热处理尺寸稳定.用于冲头,深拉伸模,钻模,铣刀和剪切刀片等各类长寿命之切削工具。

17、P20——一般要求的大小塑胶模具

美国产.可电蚀操作.出厂状态预硬HB270-300.淬火硬度HRC52。

18、718——高要求的大小塑胶模具

瑞典产.尤其电蚀操作. 出厂状态预硬HB290-330. 淬火硬度HRC52

19、Nak80——高镜面,高精度塑胶模具

日本大同株式产. 出厂状态预硬HB370-400.淬火硬度HRC52

20、S136——防腐蚀及需镜面抛光塑胶模具

瑞典产. 出厂状态预硬HB＜215.淬火硬度HRC52。

21、H13——普通常用压铸模

用于铝,锌,镁及合金压铸.热冲压模,铝挤压模,

22、SKD61——高级压铸模

日本日立株式产,经电碴重溶技术,在使用寿命上比H13有明显的提高. 热冲压模,铝挤压模,

23、8407——高级压铸模

瑞典产. 热冲压模,铝挤压模。

24、FDAC——添加了硫加强其易削性

金属材料的种类、特质和性能有哪些？

【1】概述

金属材料是指金属元素或以金属元素为主构成的具有金属特性的材料的统称。包括纯金属、合金、金属材料金属间化合物和特种金属材料等。（注：金属氧化物（如氧化铝）不属于金属材料）

1.1意义:

人类文明的发展和社会的进步同金属材料关系十分密切。继石器时代之后出现的铜器时代、铁器时代，均以金属材料的应用为其时代的显著标志。现代，种类繁多的金属材料已成为人类社会发展的重要物质基础。

1.2种类:

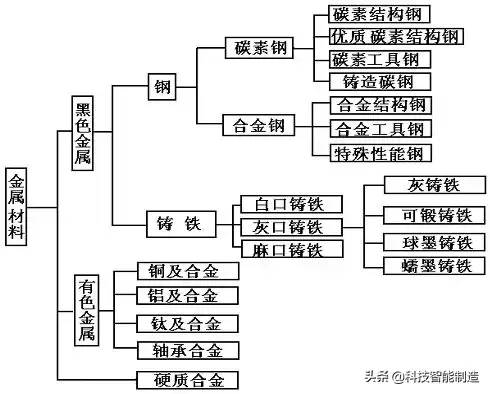

金属材料通常分为黑色金属、有色金属和特种金属材料。

（1） 黑色金属又称钢铁材料 ，包括含铁90%以上的工业纯铁，含碳2%～4%的铸铁，含碳小于 2%的碳钢，以及各种用途的结构钢、不锈钢、耐热钢、高温合金、不锈钢、精密合金等。广义的黑色金属还包括铬、锰及其合金。

（2） 有色金属 是指除铁、铬、锰以外的所有金属及其合金，通常分为轻金属、重金属、贵金属、半金属、稀有金属和稀土金属等。有色合金的强度和硬度一般比纯金属高，并且电阻大、电阻温度系数小。

（3） 特种金属材料 包括不同用途的结构金属材料和功能金属材料。其中有通过快速冷凝工艺获得的非晶态金属材料，以及准晶、微晶、纳米晶金属材料等；还有隐身、抗氢、超导、形状记忆、耐磨、减振阻尼等特殊功能合金以及金属基复合材料等。

1.3性能:

一般分为工艺性能和使用性能两类。所谓工艺性能是指机械零件在加工制造过程中，金属材料在所定的冷、热加工条件下表现出来的性能。金属材料工艺性能的好坏，决定了它在制造过程中加工成形的适应能力。由于加工条件不同，要求的工艺性能也就不同，如铸造性能、可焊性、可锻性、热处理性能、切削加工性等。

所谓使用性能是指机械零件在使用条件下，金属材料表现出来的性能，它包括力学性能、物理性能、化学性能等。金属材料使用性能的好坏，决定了它的使用范围与使用寿命。在机械制造业中，一般机械零件都是在常温、常压和非常强烈腐蚀性介质中使用的，且在使用过程中各机械零件都将承受不同载荷的作用。金属材料在载荷作用下抵抗破坏的性能，称为力学性能（过去也称为机械性能）。金属材料的力学性能是零件的设计和选材时的主要依据。外加载荷性质不同（例如拉伸、压缩、扭转、冲击、循环载荷等），对金属材料要求的力学性能也将不同。常用的力学性能包括：强度、塑性、硬度、冲击韧性、多次冲击抗力和疲劳极限等。

【2】金属材料特质

2.1疲劳

许多机械零件和工程构件，是承受交变载荷工作的。在交变载荷的作用下，虽然应力水平低于材料的屈服极限，但经过长时间的应力反复循环作用以后，也会发生突然脆性断裂，这种现象叫做金属材料的疲劳。金属材料疲劳断裂的特点是：（1）载荷应力是交变的；（2）载荷的作用时间较长；（3）断裂是瞬时发生的；（4）无论是塑性材料还是脆性材料，在疲劳断裂区都是脆性的。所以，疲劳断裂是工程上最常见、最危险的断裂形式。

金属材料的疲劳现象，按条件不同可分为下列几种：

（1） 高周疲劳 ：指在低应力（工作应力低于材料的屈服极限，甚至低于弹性极限）条件下，应力循环周数在100000以上的疲劳。它是最常见的一种疲劳破坏。高周疲劳一般简称为疲劳。

（2） 低周疲劳 ：指在高应力（工作应力接近材料的屈服极限）或高应变条件下，应力循环周数在10000~100000以下的疲劳。由于交变的塑性应变在这种疲劳破坏中起主要作用，因而，也称为塑性疲劳或应变疲劳。

（3） 热疲劳 ：指由于温度变化所产生的热应力的反复作用，所造成的疲劳破坏。

（4） 腐蚀疲劳 ：指机器部件在交变载荷和腐蚀介质（如酸、碱、海水、活性气体等）的共同作用下，所产生的疲劳破坏。

（5） 接触疲劳 ：这是指机器零件的接触表面，在接触应力的反复作用下，出现麻点剥落或表面压碎剥落，从而造成机件失效破坏。

2.2塑性

塑性是指金属材料在载荷外力的作用下，产生永久变形（塑性变形）而不被破坏的能力。金属材料在受到拉伸时，长度和横截面积都要发生变化，因此，金属的塑性可以用长度的伸长（延伸率）和断面的收缩（断面收缩率）两个指标来衡量。

金属材料的延伸率和断面收缩率愈大，表示该材料的塑性愈好，即材料能承受较大的塑性变形而不破坏。一般把延伸率大于百分之五的金属材料称为塑性材料（如低碳钢等），而把延伸率小于百分之五的金属材料称为脆性材料（如灰口铸铁等）。塑性好的材料，它能在较大的宏观范围内产生塑性变形，并在塑性变形的同时使金属材料因塑性变形而强化，从而提高材料的强度，保证了零件的安全使用。此外，塑性好的材料可以顺利地进行某些成型工艺加工，如冲压、冷弯、冷拔、校直等。因此，选择金属材料作机械零件时，必须满足一定的塑性指标。

2.3耐久性

建筑金属腐蚀的主要形态：

（1）均匀腐蚀。金属表面的腐蚀使断面均匀变薄。因此，常用年平均的厚度减损值作为腐蚀性能的指标（腐蚀率）。钢材在大气中一般呈均匀腐蚀。

（2）孔蚀。金属腐蚀呈点状并形成深坑。孔蚀的产生与金属的本性及其所处介质有关。在含有氯盐的介质中易发生孔蚀。孔蚀常用最大孔深作为评定指标。管道的腐蚀多考虑孔蚀问题。

（3）电偶腐蚀。不同金属的接触处，因所具不同电位而产生的腐蚀。

（4）缝隙腐蚀。金属表面在缝隙或其他隐蔽区域部常发生由于不同部位间介质的组分和浓度的差异所引起的局部腐蚀。

（5）应力腐蚀。在腐蚀介质和较高拉应力共同作用下，金属表面产生腐蚀并向内扩展成微裂纹，常导致突然破断。混凝土中的高强度钢筋（钢丝）可能发生这种破坏。

2.4硬度

硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

1.布氏硬度（HB）： 以一定的载荷(一般3000kg)把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

2.洛氏硬度（HR）： 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，可采用不同的压头和总试验压力组成几种不同的洛氏硬度标尺，每一种标尺用一个字母在洛氏硬度符号HR后面加以注明。常用的洛氏硬度标尺是A,B,C三种（HRA,HRB,HRC）。其中C标尺应用最为广泛。

HRA：是采用60kg载荷钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。

HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。

HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。

3维氏硬度（HV）： 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。硬度试验是机械性能试验中最简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。

【3】金属材料的性能

金属材料的性能决定着材料的适用范围及应用的合理性。金属材料的性能主要分为四个方面，即：机械性能、化学性能、物理性能、工艺性能。

3.1机械性能

（一）应力的概念,物体内部单位截面积上承受的力称为应力。由外力作用引起的应力称为工作应力，在无外力作用条件下平衡于物体内部的应力称为内应力（例如组织应力、热应力、加工过程结束后留存下来的残余应力…等等）。

（二）机械性能,金属在一定温度条件下承受外力（载荷）作用时，抵抗变形和断裂的能力称为金属材料的机械性能（也称为力学性能）。金属材料承受的载荷有多种形式，它可以是静态载荷，也可以是动态载荷，包括单独或同时承受的拉伸应力、压应力、弯曲应力、剪切应力、扭转应力，以及摩擦、振动、冲击等等，因此衡量金属材料机械性能的指标主要有以下几项：

3.1.1.强度

这是表征材料在外力作用下抵抗变形和破坏的最大能力，可分为抗拉强度极限（σb）、抗弯强度极限（σbb）、抗压强度极限（σbc）等。由于金属材料在外力作用下从变形到破坏有一定的规律可循，因而通常采用拉伸试验进行测定，即把金属材料制成一定规格的试样，在拉伸试验机上进行拉伸，直至试样断裂，测定的强度指标主要有：

（1）强度极限 ：材料在外力作用下能抵抗断裂的最大应力，一般指拉力作用下的抗拉强度极限，以σb表示，如拉伸试验曲线图中*高点b对应的强度极限，常用单位为兆帕（MPa），换算关系有：1MPa=1N/m2=(9.8)-1Kgf/mm2或1Kgf/mm2=9.8MPa。

（2）屈服强度极限 ：金属材料试样承受的外力超过材料的弹性极限时，虽然应力不再增加，但是试样仍发生明显的塑性变形，这种现象称为屈服，即材料承受外力到一定程度时，其变形不再与外力成正比而产生明显的塑性变形。产生屈服时的应力称为屈服强度极限，用σs表示，相应于拉伸试验曲线图中的S点称为屈服点。对于塑性高的材料，在拉伸曲线上会出现明显的屈服点，而对于低塑性材料则没有明显的屈服点，从而难以根据屈服点的外力求出屈服极限。因此，在拉伸试验方法中，通常规定试样上的标距长度产生0.2%塑性变形时的应力作为条件屈服极限，用σ0.2表示。屈服极限指标可用于要求零件在工作中不产生明显塑性变形的设计依据。但是对于一些重要零件还考虑要求屈强比（即σs/σb）要小，以提高其安全可靠性，不过此时材料的利用率也较低了。

（3）弹性极限 ：材料在外力作用下将产生变形，但是去除外力后仍能恢复原状的能力称为弹性。金属材料能保持弹性变形的最大应力即为弹性极限，相应于拉伸试验曲线图中的e点，以σe表示，单位为兆帕（MPa）：σe=Pe/Fo式中Pe为保持弹性时的最大外力（或者说材料最大弹性变形时的载荷）。

（4）弹性模数 ：这是材料在弹性极限范围内的应力σ与应变δ（与应力相对应的单位变形量）之比，用E表示，单位兆帕（MPa）：E=σ/δ=tgα式中α为拉伸试验曲线上o-e线与水平轴o-x的夹角。弹性模数是反映金属材料刚性的指标（金属材料受力时抵抗弹性变形的能力称为刚性）。

3.1.2.塑性,

金属材料在外力作用下产生永久变形而不破坏的最大能力称为塑性，通常以拉伸试验时的试样标距长度延伸率δ（%）和试样断面收缩率ψ（%）延伸率δ=[(L1-L0)/L0]x100%，这是拉伸试验时试样拉断后将试样断口对合起来后的标距长度L1与试样原始标距长度L0之差（增长量）与L0之比。在实际试验时，同一材料但是不同规格（直径、截面形状-例如方形、圆形、矩形以及标距长度）的拉伸试样测得的延伸率会有不同，因此一般需要特别加注，例如最常用的圆截面试样，其初始标距长度为试样直径5倍时测得的延伸率表示为δ5，而初始标距长度为试样直径10倍时测得的延伸率则表示为δ10。断面收缩率ψ=[(F0-F1)/F0]x100%，这是拉伸试验时试样拉断后原横截面积F0与断口细颈处最小截面积F1之差（断面缩减量）与F0之比。实用中对于最常用的圆截面试样通常可通过直径测量进行计算：ψ=[1-(D1/D0)2]x100%，式中：D0-试样原直径；D1-试样拉断后断口细颈处最小直径。δ与ψ值越大，表明材料的塑性越好。

3.1.3.韧性

金属材料在冲击载荷作用下抵抗破坏的能力称为韧性。通常采用冲击试验，即用一定尺寸和形状的金属试样在规定类型的冲击试验机上承受冲击载荷而折断时，断口上单位横截面积上所消耗的冲击功表征材料的韧性：αk=Ak/F单位J/cm2或Kg·m/cm2，1Kg·m/cm2=9.8J/cm2αk称作金属材料的冲击韧性，Ak为冲击功，F为断口的原始截面积。5.疲劳强度极限金属材料在长期的反复应力作用或交变应力作用下（应力一般均小于屈服极限强度σs），未经显著变形就发生断裂的现象称为疲劳破坏或疲劳断裂，这是由于多种原因使得零件表面的局部造成大于σs甚至大于σb的应力（应力集中），使该局部发生塑性变形或微裂纹，随着反复交变应力作用次数的增加，使裂纹逐渐扩展加深（裂纹尖端处应力集中）导致该局部处承受应力的实际截面积减小，直至局部应力大于σb而产生断裂。在实际应用中，一般把试样在重复或交变应力（拉应力、压应力、弯曲或扭转应力等）作用下，在规定的周期数内（一般对钢取106~107次，对有色金属取108次）不发生断裂所能承受的最大应力作为疲劳强度极限，用σ-1表示，单位MPa。除了上述五种最常用的力学性能指标外，对一些要求特别严格的材料，例如航空航天以及核工业、电厂等使用的金属材料，还会要求下述一些力学性能指标：蠕变极限：在一定温度和恒定拉伸载荷下，材料随时间缓慢产生塑性变形的现象称为蠕变。通常采用高温拉伸蠕变试验，即在恒定温度和恒定拉伸载荷下，试样在规定时间内的蠕变伸长率（总伸长或残余伸长）或者在蠕变伸长速度相对恒定的阶段，蠕变速度不超过某规定值时的最大应力，作为蠕变极限，以表示，单位MPa，式中τ为试验持续时间，t为温度，δ为伸长率，σ为应力；或者以表示，V为蠕变速度。高温拉伸持久强度极限：试样在恒定温度和恒定拉伸载荷作用下，达到规定的持续时间而不断裂的最大应力，以表示，单位MPa，式中τ为持续时间，t为温度，σ为应力。金属缺口敏感性系数：以Kτ表示在持续时间相同（高温拉伸持久试验）时,有缺口的试样与无缺口的光滑试样的应力之比：式中τ为试验持续时间，为缺口试样的应力，为光滑试样的应力。或者用：表示，即在相同的应力σ作用下，缺口试样持续时间与光滑试样持续时间之比。抗热性：在高温下材料对机械载荷的抗力。

3.2化学性能

金属与其他物质引起化学反应的特性称为金属的化学性能。在实际应用中主要考虑金属的抗蚀性、抗氧化性（又称作氧化抗力，这是特别指金属在高温时对氧化作用的抵抗能力或者说稳定性），以及不同金属之间、金属与非金属之间形成的化合物对机械性能的影响等等。在金属的化学性能中，特别是抗蚀性对金属的腐蚀疲劳损伤有着重大的意义。

3.3物理性能

金属的物理性能主要考虑：

（1）密度（比重）： ρ=P/V单位克/立方厘米或吨/立方米，式中P为重量，V为体积。在实际应用中，除了根据密度计算金属零件的重量外，很重要的一点是考虑金属的比强度（强度σb与密度ρ之比）来帮助选材，以及与无损检测相关的声学检测中的声阻抗（密度ρ与声速C的乘积）和射线检测中密度不同的物质对射线能量有不同的吸收能力等等。

（2）熔点： 金属由固态转变成液态时的温度，对金属材料的熔炼、热加工有直接影响，并与材料的高温性能有很大关系。

（3）热膨胀性。 随着温度变化，材料的体积也发生变化（膨胀或收缩）的现象称为热膨胀，多用线膨胀系数衡量，亦即温度变化1℃时，材料长度的增减量与其0℃时的长度之比。热膨胀性与材料的比热有关。在实际应用中还要考虑比容（材料受温度等外界影响时，单位重量的材料其容积的增减，即容积与质量之比），特别是对于在高温环境下工作，或者在冷、热交替环境中工作的金属零件，必须考虑其膨胀性能的影响。

（4）磁性 。能吸引铁磁性物体的性质即为磁性，它反映在导磁率、磁滞损耗、剩余磁感应强度、矫顽磁力等参数上，从而可以把金属材料分成顺磁与逆磁、软磁与硬磁材料。

（5）电学性能。 主要考虑其电导率，在电磁无损检测中对其电阻率和涡流损耗等都有影响。

3.4工艺性能

金属对各种加工工艺方法所表现出来的适应性称为工艺性能，主要有以下四个方面：

（1）切削加工性能 ：反映用切削工具（例如车削、铣削、刨削、磨削等）对金属材料进行切削加工的难易程度。

（2）可锻性： 反映金属材料在压力加工过程中成型的难易程度，例如将材料加热到一定温度时其塑性的高低（表现为塑性变形抗力的大小），允许热压力加工的温度范围大小，热胀冷缩特性以及与显微组织、机械性能有关的临界变形的界限、热变形时金属的流动性、导热性能等。

（3）可铸性： 反映金属材料熔化浇铸成为铸件的难易程度，表现为熔化状态时的流动性、吸气性、氧化性、熔点，铸件显微组织的均匀性、致密性，以及冷缩率等。

（4）可焊性： 反映金属材料在局部快速加热，使结合部位迅速熔化或半熔化（需加压），从而使结合部位牢固地结合在一起而成为整体的难易程度，表现为熔点、熔化时的吸气性、氧化性、导热性、热胀冷缩特性、塑性以及与接缝部位和附近用材显微组织的相关性、对机械性能的影响等。

【4】金属材料、金属制品行业发展前景

金属制品行业包括结构性金属制品制造、金属工具制造、集装箱及金属包装容器制造、集装箱、不锈钢及类似日用金属制品制造，船舶及海洋工程制造等。随着社会的进步和科技的发展，金属制品在工业、农业以及人们的生活各个领域的 运用越来越广泛 ，也给社会创造越来越大的价值。

金属材料基础知识，金属材料的分类，你用过几种钢材？

一、碳素钢及元素特性

碳素钢——简称碳钢，是最基本的铁碳合金。它是指在冶炼时没有特意加入合金元素，且含碳量大于0.0218%而小于2.11%的铁碳合金。

锰——有益元素，有很好的脱氧能力，还可与硫形成MnS，从而消除了硫的有害作用。

硅——有益元素，脱氧能力比锰强，还能提高钢的强度及质量，硅作为杂质一般应不超过0.4%。

硫——有害元素，常以FeS形式存在，易使钢材变脆（热脆性）。

磷——有害元素，它使钢在低温时变脆（冷脆性）。

氢——有害元素，能造成氢脆、白点等缺陷。

二、碳素钢的分类

1．按钢的含碳量分

低碳钢：C≤0.25％

中碳钢：0.25％<C <0.60％

高碳钢：C ≥0.60％

2．按钢的质量分

普通钢：S ≤0.050％，P≤ 0.045％

优质钢：S ≤0.035％，P≤ 0.035％

高级优质钢：S≤ 0.025％，P≤ 0.025％

3．按钢的用途分

结构钢：含碳量一般均小于0.70%

工具钢：含碳量一般均大于0.70%

4．按冶炼时脱氧程度的不同分

沸腾钢：脱氧程度不完全的钢

镇静钢：脱氧程度完全的钢

特殊镇静钢：比镇静钢脱氧程度更充分彻底的钢

三、碳素钢牌号及用途

学元素符号＋汉语拼音字母＋阿拉伯数字

1．（普通）碳素结构钢

1．（普通）碳素结构钢

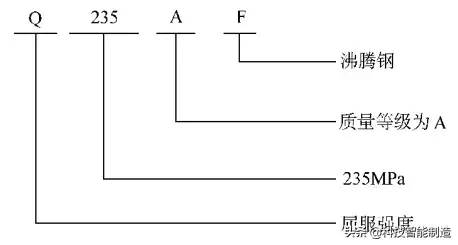

1）前缀符号：Q（钢屈服强度“屈”，汉语拼音字首）+屈服强度值（单位MPa）。

2）质量等级符号：A、B、C、D级，从A到D依次提高。

3）（必要时）脱氧方法符号：F－沸腾钢、Z－镇静钢、TZ－特殊镇静钢，Z与TZ符号在钢号组成表示方法中予以省略。

4）（必要时）在牌号尾加产品用途、特性和工艺方法表示符号。如压力容器用钢—R、锅炉用钢—G、桥梁用钢——Q 等。

2．优质碳素结构钢

牌号用两位数字表示，这两位数字表示该钢的平均含碳量的万分数。

45表示平均含碳量为0.45％的优质碳素结构钢

08表示平均含碳量为0.08％的优质碳素结构钢

若为高级优质钢、特级优质钢时，分别在牌号尾加A、E表示

3．碳素工具钢

牌号以汉字“碳”的汉语拼音字母字头“T”及后面的阿拉伯数字表示，其数字表示钢中平均含碳量的千分数。

例如：T8表示平均含碳量为0.80％的优质碳素工具钢。若为高级优质碳素工具钢，则在牌号后面标以字母A。

4．铸造碳钢

牌号由“铸钢”两汉字的汉语拼音字母字头“ZG”后面加两组数字组成：靠前组数字代表屈服强度，第二组数字代表抗拉强度值。

例如：ZG270—500表示屈服强度不小于270MPa，抗拉强度不小于500MPa的铸造碳钢。

四、有色金属的基本概念

合金——以一种金属为基础，加入其他金属或非金属，经过熔合而获得的具有金属特性的材料。即合金是由两种或两种以上的元素所组成的金属材料。

组元——组成合金最简单的、最基本的、能够*存在的元物质，简称元。

相——合金中成分、结构及性能相同的组成部分。

组织——合金中不同相之间相互组合配置的状态。换言之，数量、大小和分布方式不同的相构成了合金不同的组织。

五、有色金属合金的组织分类

1．固溶体：一种组元的原子溶入另一组元的晶格中所形成的均匀固相。

间隙固溶体：溶质原子分布于溶剂晶格中而形成的固溶体。

置换固溶体：溶质原子置换了溶剂晶格结点上某些原子而形成的固溶体。

2．金属化合物：在合金中，当溶质含量超过固溶体的溶解度时，除可形成固溶体外，还将出现新的相，其晶体结构不同于任一组元，而是组元之间相互作用形成一种具有金属特性的物质。

3．混合物：两种或两种以上的相按一定的质量百分数组成的物质。

以上就是金属材料有哪些？的详细内容，希望通过阅读小编的文章之后能够有所收获！
