碳中和政策的积极推进为我国新能源跨越式发展吹响了号角，光伏产业作为能源绿色转型和低碳转型的重要支柱，正处于高速发展期。特别值得注意的是，国家发展改革委、国家能源局已明确表示，到20......接下来具体说说

华盛昌高端示波万用表助力电力保供十余年历久弥新

电力行业使用的测量仪器仪表具有独特的关联战略性，它自身发展的好坏，对整个国民经济有着十分重要的作用。近年来，我国电力测量仪器仪表行业高速发展，在若干重大科技领域取得了突破性进展，仪器的可靠性和稳定性相比过去有了长足的进步。

在测量仪器仪表领域，万用表是具有代表性、可实际解决问题并被广泛应用的工具。它是具备多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)等。

中国专业级多功能万用表总体发展趋势将朝着高精度、高可靠性的方向稳步发展，已初步形成产品种类齐全、具有一定生产规模和研发能力的产业体系。

据数据显示，预计2025年专业级多功能万用表的市场规模将攀升至47.62亿元，年复合增长率在9%左右。从中国万用表进出口市场来看，随着中国万用表海外市场的拓展，中国万用表出口量远大于进口量，且进口数量不断上升，2022年中国万用表进口量为15.9万台，同比增长144.41%。

成立于1991年的华盛昌，经过多年针对电力行业测量仪器仪表的研发实战经验沉淀，早在近10年前便推出了 华盛昌DT-9989专业彩屏数字示波万用表 ，以其功能强大、准确、安全、有效、敏捷、易操作等多项特点，获得了市场与客户的一致认可与广泛赞誉。这款万用表虽然是华盛昌10年前推出的“新品”，但是凭借其优秀的品质与过硬的口碑，今天依然是电力行业中经常使用的高性能数字示波万用表。

『强大电流测量范围匹配专业使用场景』

通常在电力电缆故障排除中，行业通用方法是通过高压信号发生器向故障电缆中施加直流高压信号，使故障点击穿放电，故障点击穿放电后就会产生一个电压行波信号，该信号在测量端和故障点之间往返传播，在直流高压发生器的高压端，通过设备接收并测量出该电压行波信号往返一次时间脉冲信号的传播速度相乘而计算出故障距离。此方法对高低阻故障均能进行检测，但用这种方法测试时，测距仪器和高压部分有直接的电器连接，可以立即或慢慢损坏用电设备，特别是对精密电器的杀伤力极大，更甚时可能烧爆电器、导致火灾。

而华盛昌为此研发的DT-9989专业彩屏数字示波万用表，是一款*高可以测量10A（20A，持续30秒；10A，连续测量）直流电流的万用表，其电流检测的范围可以直接使用在高需求的场景下，为大部分工业应用领域避免了浪涌和击穿带来的危险。

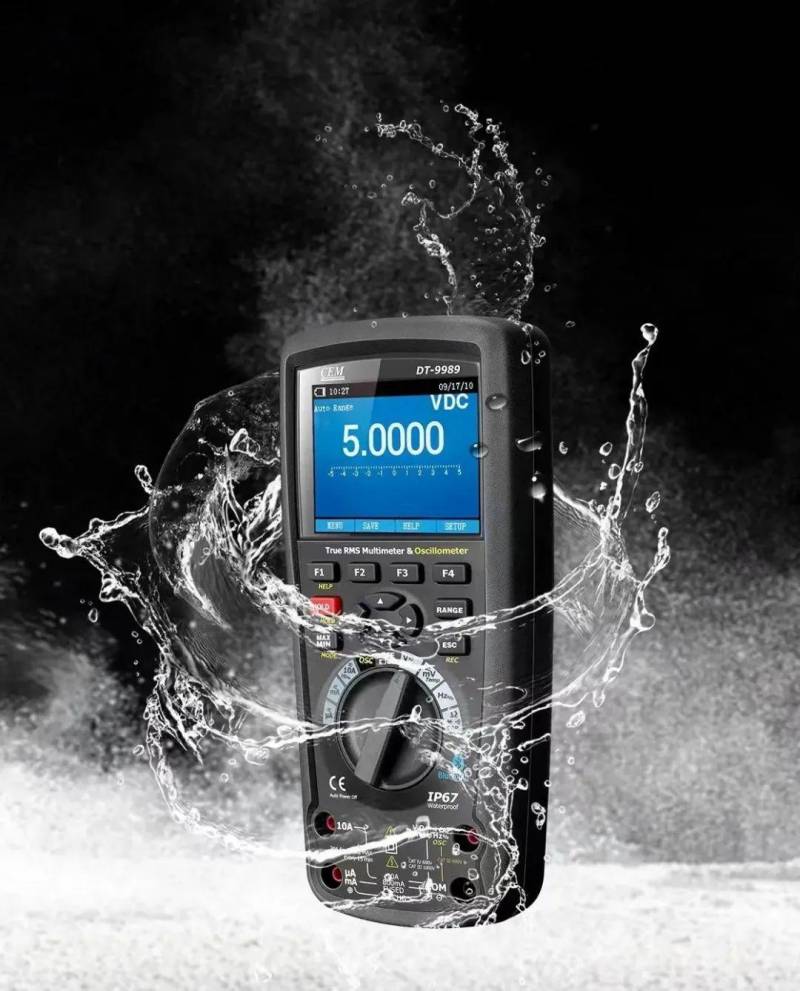

华盛昌DT-9989专业彩屏数字示波万用表具有高安全性和准确度，高清TFT彩屏50,000位读数显示，同时可以准确显示多组测量信息，内置手持式示波器功能，更方便工作人员操作。具有峰值捕获功能，记录瞬变信号的最短时间可达250us。安全等级可达CAT Ⅲ 1000V /CAT Ⅳ 600V，为更复杂、更专业的工业环境提供支持。

『多效安全保护苛刻工业环境作业』

中国疆域辽阔，其电网所处的自然环境差异较大，在一些多雨、热带地区的电网常常饱受日晒雨淋。而在这种极端环境下的电力巡检需要更专业、安全指数更高的数字万用表。没有高安全指数的数字示波万用表支持，其极端环境下的正常巡检工作开展都相当困难。

华盛昌DT-9989专业彩屏数字示波万用表升级了外壳，具备IP67防水防尘等级，并经测试可承受3米（10英尺）掉落，可以满足多种自然环境、多种场合下的苛刻作业环境。因为其防水、防尘、高安全指数在电力工程建设和维修、电气设备维护、石化冶炼、精密电子制造、暖通空调等测量领域中被广泛应用。

智能化与专业化发展已经成为万用表产业的重要发展趋势。为满足万用表产品的应用需求，华盛昌在实际使用场景的需求基础上不断提升、不断更新迭代产品，为电力行业累计研发了上百款万用表，朝着自动化、网络化、智能化的方向不断迈进。同时，也在一些领域为了满足客户的个性化需求量身定做高质量产品。

1分钟了解光伏万用表

《“十四五”现代能源体系规划》和《“十四五”可再生能源发展规划》中提出，到2025 年，可再生能源年发电量达到 3.3 万亿千瓦时左右。“十四五”期间，可再生能源发电量增量在全社会用电量增量中的占比超过 50%，风电和太阳能发电量实现翻倍。

太阳能作为人类取之不尽、用之不竭的可再生能源，具有清洁性、安全性、广泛性、持久性、充足性、免维护性及潜在的经济性等诸多优点。目前，太阳能是人类已知可利用的、清洁安全且能够满足人类未来需求良好的能源选择。

专业小问号？

从600V发展到1000V再到1500V，太阳能光伏行业发展经历了质的飞跃，其相关的配套的储能行业也发生了巨大改变。为什么是这一发展是大势所趋，其带来了哪些优点？这些改变又带来了什么挑战？光伏行业的飞速发展其对测量工具又产生了怎样的影响？

CEM“秒懂”小知识

l 我国光伏发电的历史

太阳能电池又称为“太阳能芯片”或“光伏电池”，是一种利用太阳光直接发电的光电半导体薄片，其只需要被一定照度条件的太阳光照到，瞬间就可输出电压及在有回路的情况下产生电流。

我国为太阳能资源最为丰富的国家之一，全国总面积2/3以上地区年日照时数大于2000小时，为太阳能光伏发电提供了良好的基础。其中，光伏电池按品种分类可分为单晶硅光伏电池、多晶硅光伏电池、非晶硅光伏电池等。

然而，我国的光伏产业起步于二十世纪七十年代，2005年起，随着一批多晶硅项目建成投产，我国太阳能光伏产业进入高速发展时期。不过凭借着得天独厚的地域优势和技术的高速发展，我国光伏行业发展势头越来越好，发展速度也越来越快。

据数据显示，2022年底，全国太阳能发电装机容量为39261万千瓦，同比增长28.1%。截至2023年2月底，全国太阳能发电累计装机容量突破4亿千瓦。根据国家能源局设立的目标，2023年太阳能发电装机规模将达到4.9亿千瓦。

随着国家政策的支持和发展技术水平的提升，我国太阳能电池产量规模不断增长。中国在太阳能电池板领域的制造技术已经达到世界领先水平，是全球太阳能电池板的主要出口国之一。近几年，我国太阳能电池出口量呈增长趋势，2019年增长率*高，达到120.2%，2022年全年中国太阳能电池累计出口量达到407176万个，累计比增长27.2%。

未来十年，我国能源结构清洁化、低碳化转型的力度将进一步加大，我国推出多项政策，大力支持太阳能光伏产业建设。在国家政策的支持下，中国太阳能电池生产企业也在逐步升级转型，围绕“降本增效”进行持续性技术突破，由传统的组件生产向高附加值、高技术含量的智能制造、储能及系统集成等领域发展。

l 高压和低压的划分

在了解光伏发电系统从600V到1500V的发展意义前，我们需要先来了解一下高压和低压的知识。

国际上公认的高低压电器的分界线交流电压是1000V，直流则为1500V。也就是说，交流1000V以上为高压电器，1000V及以下为低压电器（有时也把变压器列入高压电器）。

另外，高压与低压的分界线按IEC标准规定为1000V，而我国没有1000V电压等级，高压与低压分界线实际为3000V。

l 为什么1500V光伏储能技术是大势所趋？

随着科技的高度发展，对能源的需求也越来越旺，不可再生能源的枯竭，势必导致可再生能源的发展。而太阳资源丰富且“取之不尽用之不竭”，加之其清洁、安全、广泛等种种优势，都表明其是一种替代不可再生能源的良好选择。而为了更好地“降本增效”，提高光伏发电利用率，就需要不断最大程度开发利用光伏。光伏发电系统从600V到1500V的发展的意义也在于此，这一变化也确实带来了诸多优点：

一、形成了规模效益，节约成本： 每串可连接更多组件，比传统的1000V系统组串长度可以增加50%，子阵的组串数降低33％。传统的1000V系统单串组件数量是22块，而1500V系统可以将数量扩充至32块。子串数量减少，逆变器、汇流箱以及直流侧线缆的用量也随之减少。

二、大大降低光伏设备安装和维修成本。 目前，主流的电站设计以及光伏组件、逆变器、汇流箱、线缆等所有相关产品均基于直流端1000V的电压要求设计和制造。光伏电站要降本增效，升高电压是降低线损的有效措施之一。从系统的角度来看，更高的输入、输出电压等级，可以降低交直流侧线损及变压器低压侧绕组损耗，电站的系统效率预期可以提升1.5-2%。同时，设备（逆变器、变压器）的功率密度提升，体积减小，运输、维护等方面工作量也减少，有利于光伏系统成本的降低。另外，支持允许更大的光伏阵列，汇流箱和逆变器数量也相应减少，以10MW光伏电站为例，使用1500V系统可以减少使用568个组串，38个汇流箱，约减少成本77390美元。另外由于设备减少，后期运维成本也可以得到降低。

三、降低了交直流线缆损耗，进一步提高了发电量。 直流侧电压由1000V升为1500V,根据电力学公式P（电功率）=U（电压）*I(电流)，当功率一定的情况下，电压提升1.5倍，电流将下降到1/1.5。而电力线缆损耗P损=I⊃2;R，线缆长度和线径确定，电阻R一定，电流下降1.5倍，线损变为1/2.25，直流侧设备损耗和设备损耗减少，发电量提高。

发电成本大幅降低，发电效率大大提升，光伏行业向着1500V自然是大势所趋，但同时也给行业带来了一系列的挑战，其中较为突出的是如何选择更为合适的测量工具。

l 1500V光伏系统的技术难点

电压从1000V提升到1500V，虽然好处大，但对于技术却是一个挑战。从1000V升到1500V，需要整个行业的协同合作，同时需要有新的符合1500V电压等级的光伏标准出台。

1、产品及solution组件技术难点。 从产品本身来说，1500V系统会导致电气的安全性和可能的性能降低。系统层面来说，这使得选型更为严格，组件匹配要求更高，PID(Potential Induced Degradation)的风险更大等等。

2、原材料技术难点。 从原材料的角度来说，1500V系统对于原材料的可靠性提出更高的要求，主要考虑背板局放、电连接器和电绝缘。电压等级升至1500V后，绝缘和电气间隙是主要问题，电压升高可能带来击穿放电。目前技术上已经不是瓶颈，但需要整个市场各环节的配套。电压提高到1500V DC对断路器、熔断器、防雷器及开关电源等器件有重大影响，提出了更高的耐压、可靠性要求。

3、认证和检测难点。 从认证的角度来说，1500V系统需要全套的符合认证标准的生产组件，此外，整体光伏逆变器的电参数检测与并网监测也是重中之重。如何挑选合适的检测和监测工具就成为面临的突出问题。

光伏逆变器1500V的提升对行业内所有的检测设备提出了更高的需求，1500V的直流电压检测首先是难点，传统仪器只支持1000V的直接测量，无法直接测量1500V。通道数的不足也限制了组串式逆变器的检测。

另外，在光伏系统中，电气系统是最容易出故障的，安装完成之后，不能马上就合闸并网，先要测试一下系统是否安全合格，再并网运行，如果系统安装时存在短路，漏电等问题，必须要全部找出来，并一一排除;并网运行后，再检测系统的电流、电压、电阻、功率和温度是否正常;系统出现故障，需要依次检测组件、电缆、接头、逆变器、电气开关各个设备的状况，判断是否正常。而这些系列问题都可以通过一块光伏万用表就能轻松完成。

l 什么是光伏万用表

光伏万用表是一种常用用于测量光伏系统中的电流、电压、电阻等参数的测试仪器，是太阳能发电系统维护和故障排除的重要工具。

l 光伏万用表的工作原理

光伏万用表是一种用于测试太阳能电池板的电性能参数的仪器。它可以测量太阳能电池板的开路电压、短路电流、最大功率点电压和最大功率点电流等参数。

光伏万用表的工作原理基于两个主要原理：太阳能电池板的光生伏特效应和万用表的测量原理。

太阳能电池板的光生伏特效应是指当太阳能辐射照射在半导体材料上时，会产生一个由正负极之间的势差所引起的电场，并且在该电场作用下，自由载流子（即正负离子）会向相应极移动，从而形成一个开路电压。如果将一个外部负载接到太阳能电池板上，则自由载流子会开始流动，从而产生一个短路电流。

万用表则利用了欧姆定律来测量这些参数。欧姆定律表示，在恒定温度下，通过一段导体中的电流与该导体两端施加的电压成正比例关系。因此，通过测量太阳能电池板上不同位置处施加的不同电压和相应位置处通过外部负载的电流，可以计算出太阳能电池板的各种电性能参数。

l 光伏万用表的使用

在光伏安装中需要测量直流侧电压，以及区分每串电路的正负极。每块电池板的开路电压38V左右，一般10块或者20块为一串，直流电压为380V或760V。将光伏万用表调至直流电压测量档位，将红黑表针分别接触电路，如果电压为零，说明两根线不是一串电池板引出的。如果电压为380V或760V，说明电池板工作正常，红针接触线缆为正极、黑针接触的电缆为负极。如果显示为负数，则红针为负极，黑针为正极。

除了光伏最常用到的测量电压功能外，光伏万用表还可以测量电流、电阻、电容、是否通路等，是光伏安装配备的合适工具。

总之，光伏万用表是光伏系统维护和故障排除的重要工具。正确使用光伏万用表可以帮助我们准确测量电流、电压和电阻等参数，从而及时发现和解决问题，确保光伏系统的正常运行。

l 万用表的选择

现在光伏行业的快速发展，很多地区已经普及了光伏发电系统，许多家庭已经用上了，备上一款光伏万用表很有必要，能否为我们推荐一款功能丰富、性价比又高的光伏万用表？

说起来，光伏万用表种类型号繁多，选择起来确实比较难。我给你推荐一款最近用了一段时间的华盛昌1500V光伏专用型数字万用表，测量准确、功能多样，使用很高效，很多人都在推荐。

产品推荐

1500V光伏专用型数字万用表

CEM华盛昌DT-9561H

在光伏行业等其他电力电气相关行业的工作过程中，一款结实耐用，测量准确可靠的光伏万用表是少不了的。DT-9561H 1500V光伏专业型数字万用表可满足甚至超出您的需求，能够测量高达1500V直流电压，符合国际安规CAT III 1000V 安规等级，IP67级防水防尘，使用放心。

l 产品概述

DT-9561H是一款多种功能集于一体的高性能光伏万用表，可以测交直流电压和电流，还可以测量电容、电阻、频率等，能够进行真有效值测量，有最大值、最小值记录，功能丰富多样，使用高效，能适应复杂苛刻环境测量，应用场景广泛。

l 产品配置

1) 6000位计数

2) TRMS真有效值测量

3) VFD测试功能

4) 45Hz-1kHz交流宽带

5) 交直流电压测量

6) 交直流电流测量

7) K型测温

8) 二极管测试

9) 电容测量

10) 电阻测量

11) 最大值最小值测量

12) 低电量显示

13) 数据自动保持

14) 输入保护

15) 自动关机

16) 相对模式

l 功能应用

1) 具备多种测量功能，可测量交直流电压、交直流电流、电阻、电容、二极管检测、最小值/最大值、频率等。

2) 6000位数显搭配LCD液晶背光显示大屏，读数清晰准确。

3) 宽量程，可测1500V高压，使用场景广泛。

4) 真有效值测量，不用担心因不同波形而引起误差，可准确测量非线性负载电路指标。

5) 全参数自动量程设备，可提高工作效率，减少表盘磨损。

6) 双注塑方阵机壳，工业级软胶按键，坚固耐用。

l 产品优势

1) 高压测量

有多种量程范围可选，*高可测量1500V直流电压，可更好地帮助用户从光伏系统安装到后期维修系统地检测。

2) 专业检测

专为光伏行业设计的专业测量仪器，带真有效值测量，能测量1500V的高压，检测安全可靠。

3) 应用广泛

可测量交直流电压、交直流电流、电阻、电容、二极管检测、最小值/最大值、频率，有最大值、最小值测量，功能丰富，应用场景多样。

4) 清晰读数

LCD高清背光液晶显示屏，有6000位计数，不受强光环境影响也能清晰读数。

l 产品应用

光伏万用表是一种专门用于测试太阳能电池板的电性能参数的仪器，主要应用领域包括：

太阳能电池板制造： 在太阳能电池板制造过程中，需要对每个电池板进行质量检测和性能测试。光伏万用表可以帮助生产商快速准确地测试出每个太阳能电池板的开路电压、短路电流、最大功率点等参数。

太阳能发电系统维护： 太阳能发电系统需要定期进行维护和检修，以确保其正常运行。光伏万用表可以帮助维护人员快速准确地测试出太阳能发电系统中各个组件的性能参数，并及时发现和解决问题。

太阳能项目评估： 在进行太阳能项目评估时，需要对所选用的太阳能组件进行性能测试，并根据测试结果来评估该项目的可行性和经济效益。光伏万用表可以为评估人员提供准确可靠的数据支持。

学术研究： 在太阳能领域的学术研究中，需要对不同类型的太阳能组件进行比较和评估。光伏万用表可以帮助研究人员快速准确地测试出不同组件的性能参数，并提供数据支持。

华盛昌新品DT-9561H 1500V光伏专用万用表重磅上市

碳中和政策的积极推进为我国新能源跨越式发展吹响了号角，光伏产业作为能源绿色转型和低碳转型的重要支柱，正处于高速发展期。

特别值得注意的是，国家发展改*委、国家能源局已明确表示，到2030年我国的风电和太阳能发电总装机容量要达到 12亿千瓦 以上。

这意味着，光伏装机容量逐年攀升，光伏电站的建设规模越来越大。然而光伏电站一旦发生事故，后果将不堪设想。 提高光伏电站安全运行已成为光伏从业者们的重要关注点。

01

高压环境运维，安全是重中之重

从光伏组件到光伏系统，从前期建设到后期运维，任意一个环节出现问题都会牵一发而动全身，对光伏电池组件的寿命和光伏电站的安全稳定运行构成严重的威胁。

定期对光伏电站维护和检修，是保障其正常工作和安全运行，确保太阳能发电系统正常运行的重要措施，可以提高系统的可靠性、安全性和长期使用寿命。

作为光伏行业的专业运维工程师，在现场经常使用万用表进行测量工作，但并非每一款万用表都符合光伏系统的测量要求。

在电工领域中，不同CAT级别的测量电路承受着高低不同的瞬间电压应力，CAT后面的序号越大，表示电气环境的过渡性电压冲力越大。 根据光伏（PV）组件安全合格国际标准 (IEC 61730-1)，光伏组件属于过电压CAT III 。

因此用于维护光伏发电设备的测量仪器必须能够承受高压，并达到CAT III 测量等级，以此确保作业人员的安全。

02

新品DT-9561H上市，绿色高压运维难题

为了满足高压测量需求，保护运维人员的安全。华盛昌重磅上市了 能够测量直流1500V，同时具备CAT IV 600V/CAT III 1000V高安全等级 的 DT-9561H 1500V光伏专用型数字万用表 ，高效解决电站运维人员的难点和痛点，助力光伏电站提质增效。

在光伏电站的日常运维工作中，运维人员需要对光伏组件、汇流箱、逆变器、高低压开关柜等设备的电流、电压、绝缘电阻、电路通断等进行检查。

DT-9561H光伏专用型数字万用表具备高压测量能力，能够 承受1500V直流电压和1000V交流电压 ，满足光伏阵列系统电压检测需求。

在太阳辐照强度基本一致的条件下，测量组件/组串开路电压，其偏差应不超过5%，过低或过高都会影响光伏发电站的正常运行。在此情形下，运维人员可以通过DT-9561H的直流电压档测量组件/组串正极/负极分别对地开路电压，及时排查安全隐患，提高光伏电站运行效率。

此外DT-9561H具备多种测量功能，包括交直流电压/电流、电阻、电容、频率、温度等多种参数的测量，满足光伏电站维护工作的各种需要。

支持真有效值TRMS测量 ，确保在测试变频设备或者复杂信号时，测量结果准确可靠。在 VFD模式下测量精度达到±4.0% ，有效排除变频驱动故障。

作为新一代实用型电工测量仪表，DT-9561H光伏专用数字万用表性能强劲，体验感升级。采用 6000位计数LCD高清背光大屏数显 以及 全参数自动量程设置 ，使得运维人员在实际操作中更加方便快捷。

整个表体防尘防水 ，IP67防护等级和3米防摔设计 ，非常适用于高温高湿或者粉尘较多的测试环境。可广泛应用于太阳能电池、风能水电、电气设备、轨道交通以及数据中心电池组等新能源的电力指标的测试和诊断。

03

以技术为基，护航新能源高效发展

在世界能源转型的大趋势下，光伏产业正迎来属于自己的“高光时刻”。华盛昌全新推出的DT-9561H 1500V光伏专用型数字万用表，为光伏电站运维工作提供了更智能化、高效化的技术支持。帮助光伏电站巡检人员提高巡检效率和故障诊断的精确度，及时解决潜在的故障问题，保证电站能够充分利用太阳能进行可持续发电，提升光伏电站的效益。
