基站设备有哪些组成？

基站设备有哪些组成

根据3GPP组织的规则，无线基站分为4类，分别是宏基站、微基站、皮基站和飞基站。4种基站的区别如下表格所示：这4种基站，说白了，就是根据功率来划分的。宏基站功率最大，覆盖范围也就最......接下来具体说说

一个5G基站是有哪些部分组成？

一个完整的5G由一下部分组成：

1 电源设备bai：主要设备有交流配电du箱、高频开关电源（整流）zhi、蓄电池组（储能），作用：为其他通信设备dao提供可靠电能。

2 传输设备：传输方式和设备类型很多，不细说。作用：双向传输数据，主要实现基站和基站控制器之间的数据交互。

3 基站设备：通常是机柜形式，近年有分布式基站，大致子系统为基带、射频、天馈线，作用：提供无线覆盖与容量。对我们用户来说，最直接的反应就是有没有信号，会不会老占线。

4 环境类设备：如空调、监控等。作用：为设备提供良好的工作环境，及早发现站内故障。

5 基站保护外壳：作用保护内部基站设备，抗酸抗腐蚀，防晒抗打击。

随着5G行业的发展，通讯频率越来越高，对于材料介电性的要求越来越严格，需要材料具有更低的介电常数和介电损耗。从介电常数和反射系数关系表中，我们也可以看到在低介电常数范围内，材料介电常数对通讯信号的影响是非常明显的。

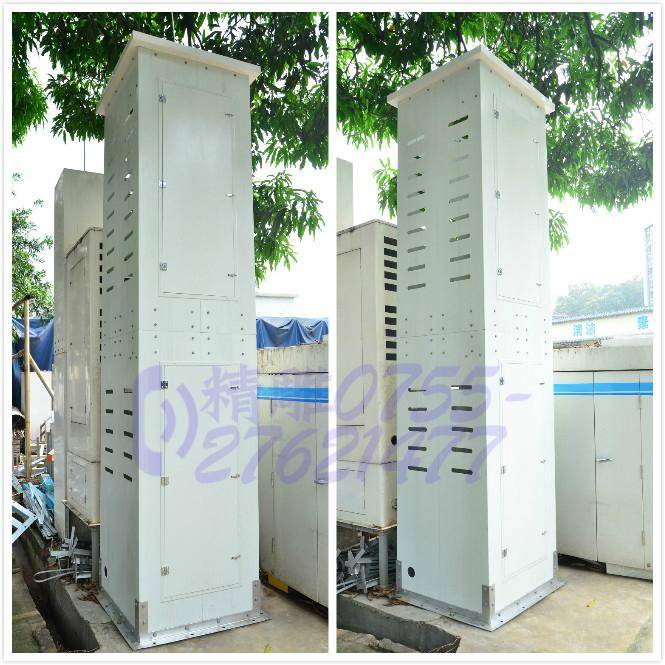

精雕新研发的玻璃钢拉挤5G基站外壳具有良好的电气绝缘性和透波性能，大大减少了5G设备的介电损耗，让5G设备更好跟稳定的运行。

精雕玻璃钢5G通讯基站外壳采用全新机械自动化拉挤工艺加工生产，比起传统手糊工艺树脂混合更加均匀，外壳质量更加坚固稳实，抗风抗击能力增强，安全性更高。 精雕玻璃钢拉挤5G通讯基站外壳多重升级

升级可分离门框板，拉挤成型门框板，安装简洁、拆卸方便。

升级外壳散热孔，加强散热效率，减少设备热损耗，充分发挥设备性能。

升级内部空间利用率，可适配更大天线基站设备，适用性强。

基站设备

基站设备是无线通信系统中的核心设备之一，用于提供无线信号的传输、接收和处理。基站设备通常位于无线电网络的中心位置，负责与移动终端设备进行通信，并连接到核心网络进行数据传输和交换。

基站设备的主要组成部分包括以下几个方面：

1. 天线系统：基站设备包含一组天线，用于辐射和接收无线信号。天线系统的设计和布置决定了基站的覆盖范围和信号质量。
2. 无线传输系统：基站设备通过无线传输系统与移动终端设备进行通信。这包括无线接收器和发射器，用于接收和发送无线信号。
3. 基带处理单元：基带处理单元负责对无线信号进行解调、编码、调制和解调等处理，以实现数据的传输和交换。
4. 控制单元：控制单元负责管理和控制基站设备的运行，包括通信资源的分配、信号处理的调度、功率控制等。
5. 数据传输和交换单元：基站设备通过数据传输和交换单元与核心网络进行连接，以实现数据的传输和交换。
6. 电源和冷却系统：基站设备需要稳定的电源供应和有效的冷却系统来确保设备的正常运行。

宏基站、微基站、皮基站和飞基站都是什么意思？图文解说清晰明了

根据3GPP组织的规则，无线基站分为4类，分别是 宏基站 、 微基站 、 皮基站 和 飞基站 。

4种基站的 区别 如下表格所示：

这4种基站，说白了，就是根据功率来划分的。宏基站功率最大，覆盖范围也就最大。飞基站功率最小，覆盖范围自然最小。

微基站、皮基站和飞基站，通常合称为“微小站”。皮基站和飞基站，比微基站更小，通常合称为“皮飞站”。

1、宏基站

经常在室外布设的，就是宏基站；如下图

标准宏基站的定义：宏基站就是架设在铁塔上的基站，这种基站体型很大，承载的用户数量很大，覆盖面积很广，一般都能达到数十公里。铁塔的结构设计本身就考虑到了风载荷，自立式塔式结构和拉线式桅式结构。

2、微基站

经常摆放在室内或人口密集区域的，就是微基站；如下图

微基站就是微型化的基站，通常指在楼宇中或密集区安装的小型基站，这种基站的体积小、覆盖面积小，承载的用户量比较低。由于室外条件恶劣，这种基站的可靠性远不如宏基站，维护起来比较麻烦。

3、皮基站

它的真名叫做Pico Site，简称皮站。

Pico是什么意思？百万分之一，微微，通常指非常微小。

百万分之一微小的基站，这是什么鬼？微米大小的基站？

显然不太可能，现在的技术还没有那么先进。

其实， 皮基站是一种比微基站更小的基站，为了体现级别差距，所以用了Pico（微微）这个词 。

说了半天，皮基站到底长什么样？

皮基站是一类基站的统称。每个设备厂家，都有自己的皮基站系列，有自己的命名方式。不同厂家的皮基站，形态差别也比较大。

主流设备厂家分布式皮基站产品系列命名如下：

其中，爱立信的RDS，就是Radio Dot System。

Dot是一个非常小巧的天线元件，之前爱立信发布全球靠前个5G小基站，就是一个Dot，当时全网刷屏，大家一定见过：比一个巴掌还小，如下图

华为的Lampsite，像一个白色大方砖，如下图

确切地说，上面那个白色盒子，是华为皮基站系统的一个部分，而非全部。

皮基站分为 一体化皮基站 和 扩展型皮基站 ，还有 单载频 、 双载频 之分。

扩展型皮基站 ，也叫 分布式皮基站 ，通常由 基带单元（BBU ）、 集线器单元（RHUB） 、 射频拉远单元（pRRU） 组成。

举例：华为Lampsite系列——扩展性皮基站

如果只用于4G LTE，是这样的：

如果需要支持4G LTE和2G GSM两种制式，需要加上DCU，是这样的：

和正常的宏基站对比一下：

其实差别也不大。BBU是一样的，多了一个RHUB。然后RRU变成了更小的pRRU（pico RRU），pRRU里面有天线。

DCU ，就是DAS Control Unit， 接入合路单元 。主要是因为有GSM，所以需要它。 DCU主要把GSM射频信号**为数字信号，并将GSM数字信号和TDL基带信号进行合并，然后通过CPRI接口送给RHUB。

RHUB，其实就类似于一个HUB（集线器），集线器单元。

大家需要注意一下，RHUB到pRRU，用的是网线连接。以前我们用的网线，都是百兆千兆网线。如果是4G LTE皮基站，用的网线更高级一些，是Cat5E网线，速率可以达到2.5Gbps。如果是5G皮基站，那要求就更高了，将会是Cat6A网线，理论速率将达到10Gbps

5G分布式皮基站与4G分布式皮基站的对比

还有一个地方需要注意，pRRU是可以不需要市电供电的，它可以通过网线POE（Power Over Ethernet）的方式供电（不能超过80米）。这样的话，安装时不需要专门布设电线，方便很多。 一根网线（上面是RHUB端口，下面是pRRU）

以上，就是分布式皮基站的系统组成。一体化皮基站就不多介绍了，把BBU、pRRU这些东西凑在一块，就成了一体化。

一般来说，一体化皮基站覆盖较小较简单的区域。对于较复杂的区域，都会使用分布式皮基站，方便扩展。

之所以需要大力建设皮基站，主要目的，就是为了增强室内网络覆盖的质量。

对实际网络的抽样调查，几乎80%以上的用户流量来自室内（Indoor）。而且，80%以上的用户投诉，也来自室内。这些投诉，主要集中在信号质量上。

No signal（无信号）、Weak Signal（信号差），占了投诉的大头

现在，拥有手机的用户越来越多，用户对流量的需求也不断增加，网络的运行负荷也随之增加，问题就变得愈发严重。

以前，我们靠传统的 室内分布系统DAS ，来解决室内信号覆盖问题。

室内分布式天线系统（DAS，Distributed Antenna System），简称室分

但是，皮基站相对传统室分来说，具有更多的优点。

靠前点，皮基站的安装更加方便，工程实施周期短，有利于大幅降低项目成本。

第二点，皮基站采用网线（传统室分是馈线），材料成本也大幅降低，而且比传统室内少了很多机房配套设施，同样降低了成本。

第三点，这一点很特别，我们知道，传统基站，从BBU到核心网，是走的像PTN这样的专门的承载网络。但是，皮基站除了PTN之外，甚至可以通过GPON或其它Internet连接，与核心网相连。

GPON是啥？就是你家的固网光纤宽带啊，FTTH（光纤入户）那个。

这样一来，部署皮基站就更加灵活了，也有利于减少成本。

第四点，皮基站天生支持MIMO多天线技术，容量更高，能够满足人口密集的热点区域覆盖。

最后一点，皮基站可以接入运营商的**（网络管理系统），支持每一级的状态监控，有问题更容易排查，易于维护。

正因为如此，皮基站被广泛应用于住宅、商场、酒店和体育馆等场景，强化网络覆盖，提升用户体验。

5G时代即将到来，因为频率更高的原因，5G的信号传输距离和穿透效果将明显弱于4G。

所以，皮基站，以及前面我们提到的飞基站，将会是增强网络覆盖的重要帮手，会越来越多地出现在我们身边。

4、飞基站飞基站是四种基站中最为小型的基站，飞基站是为家庭基站使用，由家庭宽带接入。如家你家里信号不好，就经常投诉吧，有可能就会来人给你家装一个飞基站！

以上就是基站设备有哪些组成？的详细内容，希望通过阅读小编的文章之后能够有所收获！
